ISO - Z

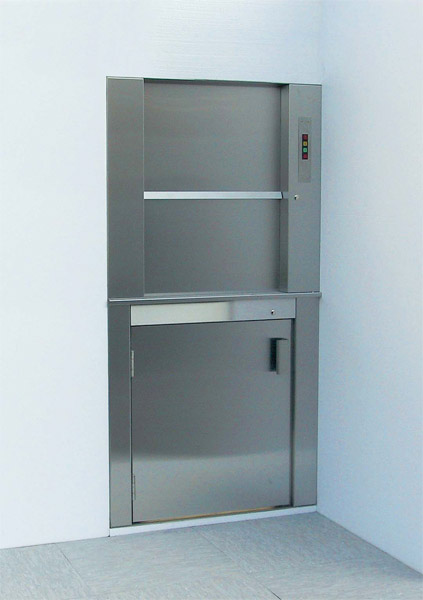

SKG — Малый грузовой лифт ISO — Z
Раздвижные/Распашные двери — фронтальная и параллельная загрузка — лебёдка сверху в шахте без ловителей
Основное стандартное оборудование
Каркас шахты
- металлокаркасная самонесущая конструкция из оцинкованной стали
- состоит из стальных шин Т-образного профиля 45×5 мм и кабельного канала, состоящий из сегментов двухметровой высоты
Кабина
- из оцинкованной стали, с регулирующими направляющими башмаками с обеих сторон
- рычаг равновесия тяговой цепи/каната
Раздвижные/Распашные двери
- вертикально-раздвижные двери из оцинкованой стали по DIN 18092, одностворчатая распашная дверь из оцинкованой стали по DIN 18090, контролируемые органами TUV
- дверная рама из оцинкованной стали в соответствии с чертежём
- дверной замок с положительным заключением TUV
Двери машинного помещения
- оцинкованные распашные двери (ШД ³ 800 мм = двухстворчатые), шарнирная сторона по выбору
- дверная рама из оцинкованной стали в соответствии с чертежём
Лебёдка
- червячный привод, мотор IP54, дисковый тормоз и маховик, трёхфазный ток 400В/50Гц
- Q = 50 — 100 кг: ведущий шкив O 300 мм для 2 канатов O 6 мм
- 2 звёздочки для 2 цепей 5/8 × 3/8 "DIN 8187
Противовес
- устройство в виде рамы с профилированным железом
Управление
- напряжение цепи управления 24 В, напряжение предохранительной цепи 230 В
- укомплектовано контактными проводами с клемами
- регулируемый контакт блокировки движения лифта
(1-5 сек.) - акустические сигналы при остановке на этаже
- указатель этажности на каждой погрузочной площадке
- предохранительное реле двигателя установлено как главный выключатель
- машинное помещение — освещение с выключателем и штепсельной коробкой
SKG — Малый грузовой лифт ISO — Z
Раздвижные/Распашные двери — фронтальная и параллельная загрузка — лебёдка сверху в шахте c ловителями
Основное стандартное оборудование
Каркас шахты
- металлокаркасная самонесущая конструкция из оцинкованной стали
- состоит из стальных шин Т-образного профиля 45×5 мм и кабельного канала, состоящий из сегментов двухметровой высоты
- буфер 80/80 мм
Кабина
- из оцинкованной стали, с регулирующими направляющими башмаками с обеих сторон
- рычаг равновесия тяговой цепи/каната
- блокировочный контакт ловителей, утверждённый ведомственной организацией TUV
Раздвижные/Распашные двери
- вертикально-раздвижные двери из оцинкованой стали по DIN 18092, одностворчатая распашная дверь из оцинкованой стали по DIN 18090, контролируемые органами TUV
- дверная рама из оцинкованной стали в соответствии с чертежём
- дверной замок с положительным заключением TUV
Двери машинного помещения
- оцинкованные распашные двери (ШД ³ 800 мм = двухстворчатые), шарнирная сторона по выбору
- дверная рама из оцинкованной стали в соответствии с чертежём
Лебёдка
- червячный привод, мотор IP54, дисковый тормоз и маховик, трёхфазный ток 400В/50Гц
- Q = 50 — 100 кг: ведущий шкив O 300 мм для 2 канатов O 6 мм
- канатный барабан O 240 мм для 2 канатов O 6 мм, подвеска 2:1
Управление
- напряжение цепи управления 24 В, напряжение предохранительной цепи 230 В
- укомплектовано контактными проводами с клемами
- регулируемый контакт блокировки движения лифта
(1-5 сек.) - акустические сигналы при остановке на этаже
- указатель этажности на каждой погрузочной площадке
- предохранительное реле двигателя установлено как главный выключатель
- машинное помещение — освещение с выключателем и штепсельной коробкой
